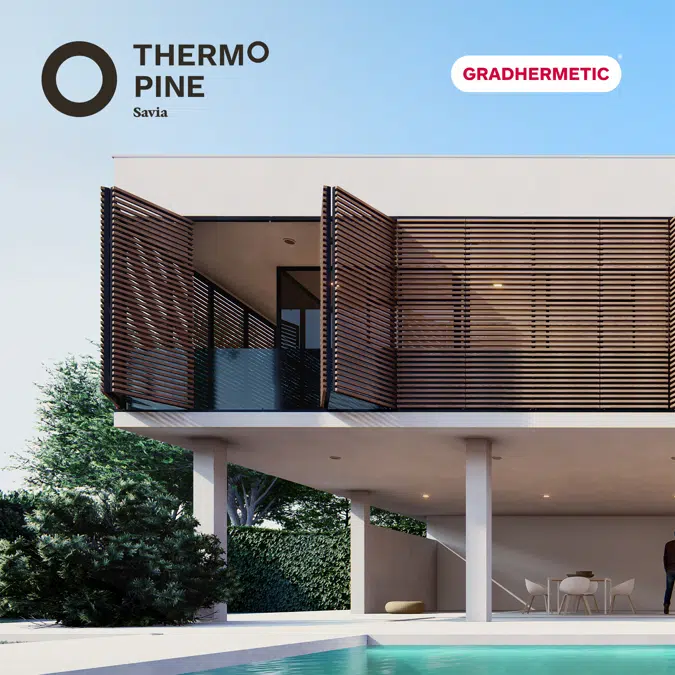

Sistema Gradpanel PW Thermopine Savia - Proyectable Horizontal

1. Especificaciones de Lamas (Serie P W)

El objeto BIM utiliza la geometría característica de la Serie PW:

• Modelo: P W 140.
• Sección: 134,5 x 18,7 mm (Perfil rectangular estilizado / Ala de avión).
• Forma: Aerodinámica con solape.
• Disposición: Horizontal.
• Material: Madera de pino termotratado (Thermopine Savia).
• Paso de lama: Configurable (120 mm por defecto en el archivo).

2. Propiedades del Sistema

• Tipo de apertura: Proyectable (Apertura exterior mediante empuje inferior).
• Disposición de lamas: Horizontal.
• Perfilería de hoja: Marcos de aluminio extruido (Aleación 6063 T5).

• Perfil marco: PPA 120 (40 x 43 mm).

• Accionamiento:

• Manual: Mediante compases y asa tirador para el desplazamiento.
• Motorizado: Opción disponible según requisitos del proyecto.

• Cierres: Embutido (opcional).
• Acabados:

• Madera: Lasur a poro abierto (obligatorio para garantizar durabilidad y color).
• Aluminio: Anodizado o Lacado Qualicoat.

3. Datos Técnicos del Material (Thermopine)

• Densidad: 530 ± 50 kg/m3
• Clase de uso: 3.2 (Exterior, sin contacto con el suelo).
• Durabilidad biológica: Clase 2 (Durable).
• Conductividad térmica: 0,10 - 0,13 W/m·K.
• Reacción al fuego: D-s2, d0.

4. Información BIM (Archivo Adjunto)

• Nombre del archivo: Finsa_CWP_PW_Proyectable_Horizontal_2018.rfa.
• Categoría Revit: Curtain Panels (Paneles de muro cortina).
• Tipos definidos en familia:

• PW140 (Tipo base parametrizable).

• Parámetros Clave:

• Slat_Material: Pine.
• Mullion_Material: Aluminum.
• Step_Distance: 120 mm (Valor base, modificable).
• Frame_Width: 50mm.
• Funcionalidad: El panel simula la apertura proyectante en el modelo BIM, permitiendo visualizar la estética de la lama PW horizontal en posición cerrada o abierta según los parámetros de instancia.
