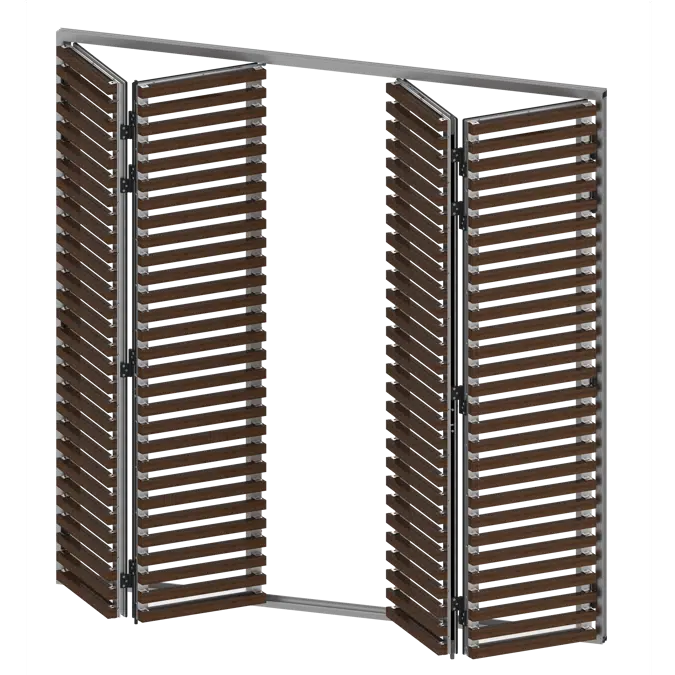

Sistema Gradpanel PW Thermopine Savia - Corrugable Pivotante Horizontal

1. Especificaciones de Lamas (Serie P W)

El objeto BIM incluye el tipo estándar de la Serie PW:

• Modelo: P W 140.
• Sección: 140 x 20 mm (aprox. geometría ala de avión).
• Forma: Perfil aerodinámico.
• Disposición: Horizontal.
• Material: Madera de pino termotratado (Thermopine Savia).
• Paso de lama: Configurable en el proyecto (Estándar aprox. 120-140mm según diseño).

2. Propiedades del Sistema

• Tipo de apertura: Corrugable / Plegable (Pivotante + Desplazable).
• Configuración de hojas:

• Se organiza en módulos pares (2 hojas plegables) o combinaciones (Impar/Par) si se une a una puerta practicable.
• Hojas con marcos vistos abisagrados entre sí.

• Perfilería de hoja: Marcos de aluminio extruido (Aleación 6063 T5).

• Perfil típico: 45 x 35 mm (según resumen de aplicaciones para PW).

• Guías: Requiere guía superior e inferior para el desplazamiento del eje móvil.
• Cierres: Medal, Medal con llave, Cierre de llave (2 caras).
• Acabados:

• Madera: Lasur a poro abierto (obligatorio).
• Aluminio: Anodizado o Lacado Qualicoat.

3. Datos Técnicos del Material (Thermopine)

• Densidad: 530 ± 50 kg/m3
• Clase de uso: 3.2 (Exterior, sin contacto con el suelo).
• Durabilidad biológica: Clase 2 (Durable).
• Estabilidad: Alta estabilidad dimensional, ideal para sistemas móviles complejos como el plegable.
• Reacción al fuego: D-s2, d0.

4. Información BIM (Archivo Adjunto)

• Nombre del archivo: Finsa_CWP_PW_CorrugablePivotante_Horizontal_2018.rfa.
• Categoría Revit: Curtain Panels (Paneles de muro cortina) / 23.30.20.00.
• Tipos definidos en familia:

• PW140 (Único tipo predefinido, parametrizable).

• Parámetros Clave:

• Slat_Material: Pine.
• Mullion_Material: Aluminum.
• Step_Distance: Distancia de paso entre lamas.
• Frame_Width: 50mm (Espesor del marco).
• Funcionalidad BIM: El objeto representa un panel que puede repetirse en un muro cortina para simular la secuencia de hojas plegables.
