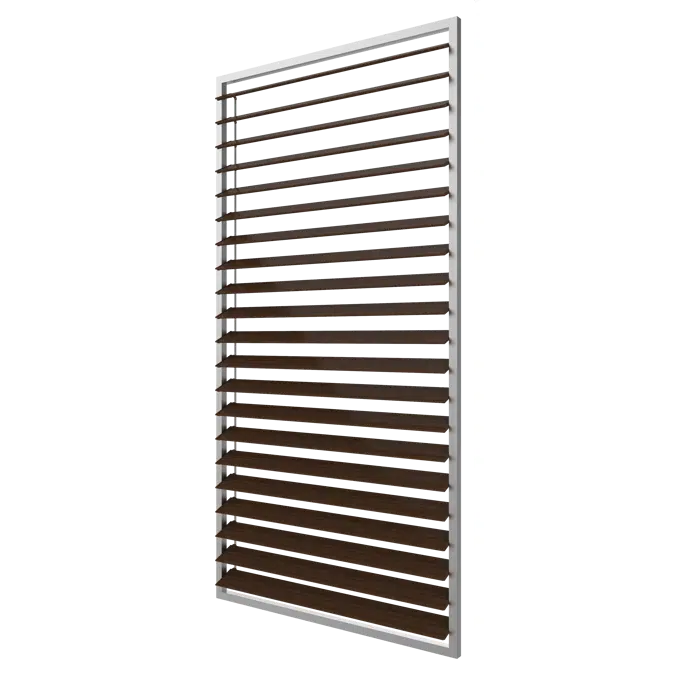

Sistema Gradpanel PW Thermopine Savia - Marco Fijo Horizontal

1. Especificaciones de Lamas (Serie P W)

El objeto BIM utiliza la geometría específica de la Serie PW:

• Modelo: P W 140.
• Sección: 134,5 x 18,7 mm (Perfil rectangular con solape/ala).
• Forma: Plana y estilizada.
• Disposición: Horizontal.
• Material: Madera de pino termotratado (Thermopine Savia).
• Paso de lama: Configurable (la distancia entre lamas determina el grado de visión y protección solar).

2. Propiedades del Sistema

• Aplicación: Panel fijo (sin movimiento de apertura).
• Disposición de lamas: Horizontal.
• Perfilería de soporte: Marcos de aluminio extruido (Aleación 6063 T5).

• Perfiles de marco disponibles: 40 x 25, 40 x 40, 50 x 50, 45 x 35 (45 x 60), 80 x 45 mm.

• Fijación:

• Intramuro: Directa o con casquillo nivelador.
• Extramuro: Escuadras, anclajes puntuales o tubos distanciadores.

• Acabados:

• Madera: Lasur a poro abierto (obligatorio).
• Aluminio: Anodizado o Lacado Qualicoat.

3. Datos Técnicos del Material (Thermopine)

• Densidad: 530 ± 50 kg/m3
• Clase de uso: 3.2 (Exterior, por encima del suelo, no protegido).
• Durabilidad biológica: Clase 2 (Durable).
• Conductividad térmica: 0,10 - 0,13 W/m·K.
• Reacción al fuego: D-s2, d0.

4. Información BIM (Archivo Adjunto)

• Nombre del archivo: Finsa_CWP_PW_MarcoFijo_Horizontal_2018.rfa.
• Categoría Revit: Curtain Panels (Paneles de muro cortina)
• Tipos definidos en familia:

• PW140 (Tipo base parametrizable).

• Parámetros Clave:

• Slat_Material: Pine.
• Mullion_Material: Aluminum.
• Step_Distance: Distancia de paso entre lamas.
• Frame_Width: 50mm.
