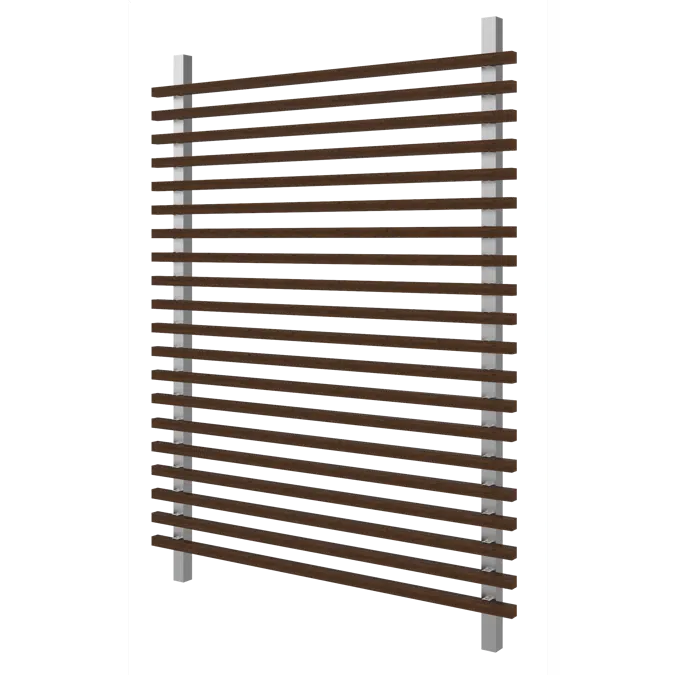

Sistema Gradpanel CL W Thermopine Savia - Paramento Horizontal

1. Especificaciones de Lamas (Serie CL W)

El objeto BIM incluye tres tipos preconfigurados de la Serie CL W:

2. Propiedades del Sistema

• Aplicación: Revestimiento fijo de fachada (Paramento).
• Disposición de lamas: Horizontal.
• Perfilería de soporte: Montantes de aluminio extruido (Aleación 6063 T5).
• Sistemas de fijación:

• A muro: Mediante escuadras, anclajes directos, omegas o soportes regulables.
• Lama a montante: Clips o fijaciones ocultas que permiten la dilatación natural de la madera.

• Acabados:

• Madera: Lasur a poro abierto (obligatorio).
• Aluminio: Anodizado o Lacado Qualicoat.

3. Datos Técnicos del Material (Thermopine)

• Densidad: 530 ± 50 kg/m3
• Clase de uso: 3.2 (Exterior, por encima del suelo, no protegido).
• Durabilidad biológica: Clase 2 (Durable).
• Conductividad térmica: 0,10 - 0,13 W/m·K.
• Reacción al fuego: D-s2, d0 (Estándar) / B-s2, d0 (Ignifugado opcional).

4. Información BIM (Archivo Adjunto)

• Nombre del archivo: Finsa_CWP_CLW_Paramento_Horizontal_2018.rfa.
• Categoría Revit: Curtain Panels (Paneles de muro cortina)
• Tipos definidos en familia:

• CLW35_Step70
• CLW50_Step40
• CLW80_Step40

• Parámetros Clave:

• Slat_Material: Pine.
• VMullion_X: 50mm (Dimensión del montante vertical).
• HMullion_Y: 0mm (Sin montante horizontal visible por defecto).
• Step_Distance: Separación entre lamas (Configurable) .
