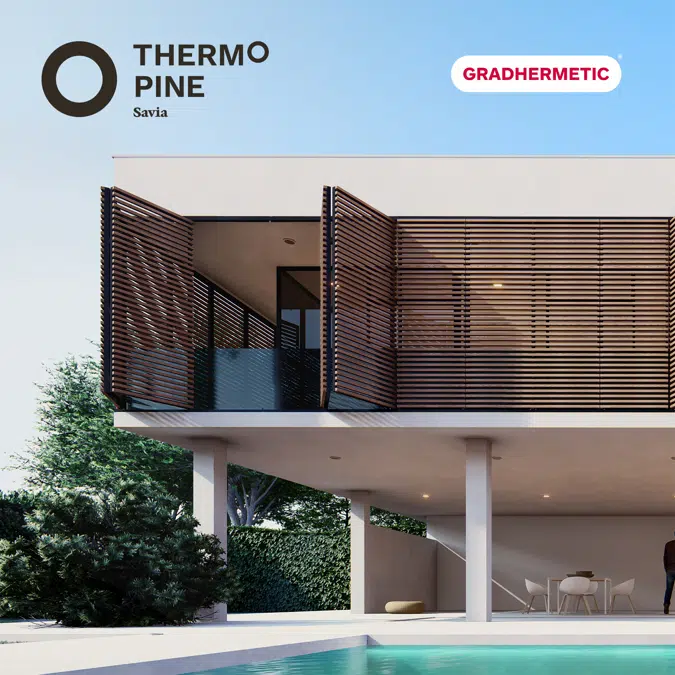

Sistema Gradpanel CL W Thermopine Savia - Marco Fijo Vertical

1. Especificaciones de Lamas (Serie CL W)

El objeto BIM permite configurar tres tipos de lamas de la Serie CL W en disposición vertical:

2. Propiedades del Sistema

• Aplicación: Panel fijo (sin apertura).
• Disposición de lamas: Vertical.
• Perfilería: Montantes o marcos perimetrales de aluminio extruido (Aleación 6063 T5).
• Sistemas de fijación: Compatible con instalación intramuro (directa/casquillo) y extramuro (escuadras, soportes regulables).
• Acabados:

• Madera: Lasur a poro abierto (obligatorio para protección UV y mantenimiento del tono).
• Aluminio: Anodizado o Lacado en polvo Qualicoat.

3. Datos Técnicos del Material (Thermopine)

• Densidad: 530 ± 50 kg/m3.
• Clase de uso: 3.2 (Exterior, sin contacto con el suelo).
• Durabilidad biológica: Clase 2 (Durable).
• Conductividad térmica: 0,10 - 0,13 W/m·K.
• Reacción al fuego: D-s2, d0 (Estándar) / B-s2, d0 (Ignifugado opcional).

4. Información BIM (Archivo Adjunto)

• Nombre del archivo: Finsa_CWP_CLW_MarcoFijo_Vertical_2018.rfa.
• Categoría Revit: Curtain Panels (Paneles de muro cortina).
• Tipos definidos en familia:

• CLW35_Step70
• CLW50_Step40
• CLW80_Step40

• Parámetros Clave:

• Slat_Material: Pine.
• Mullion_Material: Aluminum.
• Step_Distance: Separación entre ejes de lamas.
• Step_Offset: Parámetro específico de la versión vertical (ajustado a 35mm o 20mm según el ancho de la lama) para el posicionamiento correcto .
