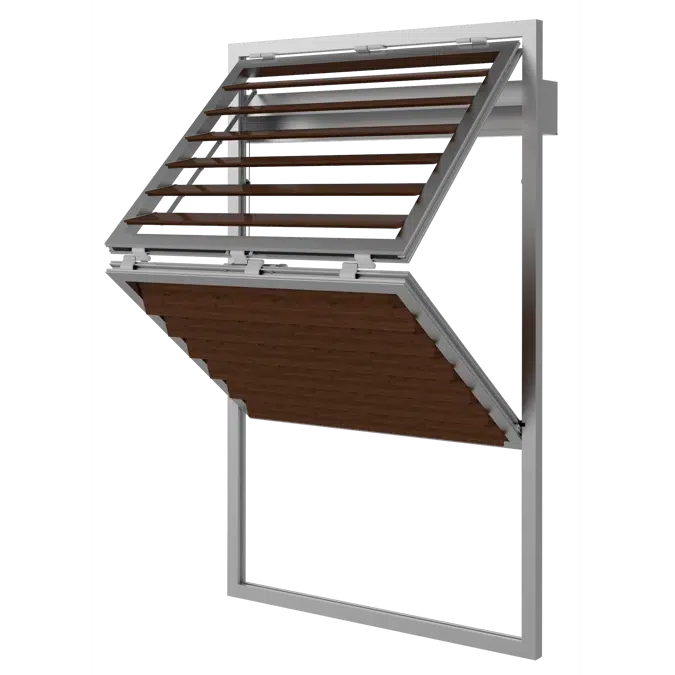

Sistema Gradpanel PW Thermopine Savia - Levadizo Horizontal

1. Especificaciones de Lamas (Serie P W)

El objeto BIM utiliza el perfil característico de la serie PW:

• Modelo: P W 140.
• Sección: 134,5 x 18,7 mm (Perfil rectangular estilizado / Ala de avión).
• Forma: Aerodinámica.
• Disposición: Horizontal.
• Material: Madera de pino termotratado (Thermopine Savia).
• Paso de lama: Configurable en el proyecto (paso estándar según requisitos de sombra).

2. Propiedades del Sistema

• Tipo de apertura: Levadizo (Plegable vertical hacia el exterior).
• Configuración: 2 hojas unidas horizontalmente (tipo libro vertical).
• Perfilería de hoja: Marcos de aluminio extruido (Aleación 6063 T5).

• Perfil típico: 45 x 35 mm (según resumen de aplicaciones para PW).

• Accionamiento: Motorizado. El sistema suele accionarse mediante un motor tubular alojado en el cajón superior del marco exterior, que transmite el movimiento a través de correas o cadenas.
• Guías: Carriles guías laterales para el desplazamiento vertical.
• Acabados:

• Madera: Lasur a poro abierto (obligatorio para protección UV).
• Aluminio: Anodizado o Lacado Qualicoat.

3. Datos Técnicos del Material (Thermopine)

• Densidad: 530 ± 50 kg/m3
• Clase de uso: 3.2 (Exterior, sin contacto con el suelo).
• Durabilidad biológica: Clase 2 (Durable).
• Conductividad térmica: 0,10 - 0,13 W/m·K.
• Reacción al fuego: D-s2, d0 (Estándar).

4. Información BIM (Archivo Adjunto)

• Nombre del archivo: Finsa_CWP_PW_Levadizo_Horizontal_2018.rfa.
• Categoría Revit: Curtain Panels (Paneles de muro cortina)
• Tipos definidos en familia:

• PW140 (Tipo base parametrizable).

• Parámetros Clave:

• Slat_Material: Pine.
• Mullion_Material: Aluminum.
• Step_Distance: Distancia de paso (configurable).
• Frame_Width: 50mm.
• Funcionalidad: El objeto simula el panel cerrado en el muro cortina, permitiendo el cálculo de superficies y cantidades de lamas PW.
