Sistema Gradpanel PW Thermopine Savia - Practicable Pivotante Horizontal

1. Especificaciones de Lamas (Serie P W)

El objeto BIM utiliza la geometría específica de la serie PW:

• Modelo: P W 140.
• Sección: 134,5 x 18,7 mm (Perfil rectangular estilizado / Ala de avión).
• Forma: Aerodinámica y plana con solape.
• Disposición: Horizontal.
• Material: Madera de pino termotratado (Thermopine Savia).
• Paso de lama: Configurable (120 mm por defecto en el archivo, ajustable según proyecto).

2. Propiedades del Sistema

• Tipo de apertura: Practicable Pivotante (Eje vertical desplazado).
• Disposición de lamas: Horizontal.
• Perfilería de hoja: Marcos de aluminio extruido (Aleación 6063 T5).

• Perfil marco habitual: 45 x 35 mm o 45 x 60 mm.

• Accionamiento: Manual.
• Cierres: Cierres tipo Medal, Medal con llave o Cierre con llave (2 caras). No utiliza manillas convencionales.
• Configuración:

• 1 hoja (apertura derecha o izquierda).
• 2 hojas.

• Acabados:

• Madera: Lasur a poro abierto (obligatorio).
• Aluminio: Anodizado o Lacado Qualicoat.

3. Datos Técnicos del Material (Thermopine)

• Densidad: 530 ± 50 kg/m3
• Clase de uso: 3.2 (Exterior, sin contacto con el suelo).
• Durabilidad biológica: Clase 2 (Durable).
• Conductividad térmica: 0,10 - 0,13 W/m·K.
• Reacción al fuego: D-s2, d0.

4. Información BIM (Archivo Adjunto)

• Nombre del archivo: Finsa_CWP_PW_Pivotante_Horizontal_2018.rfa.
• Categoría Revit: Curtain Panels (Paneles de muro cortina) / 23.30.20.00.
• Tipos definidos en familia:

• PW140 (Tipo base parametrizable).

• Parámetros Clave:

• Slat_Material: Pine.
• Mullion_Material: Aluminum.
• Step_Distance: 120 mm (Valor por defecto).
• Frame_Width: 50 mm.

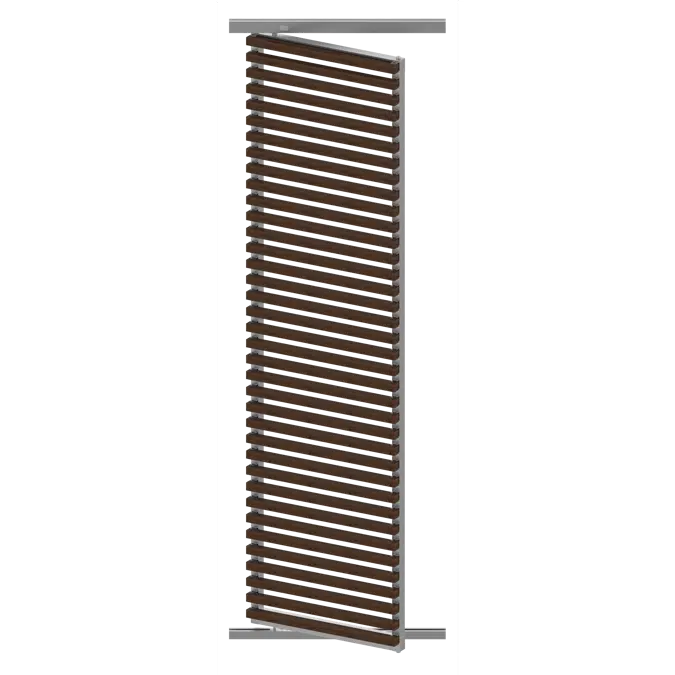

• Geometría: Representa el panel con las lamas horizontales PW, permitiendo su inserción en rejillas de muro cortina para simular la apertura pivotante.
