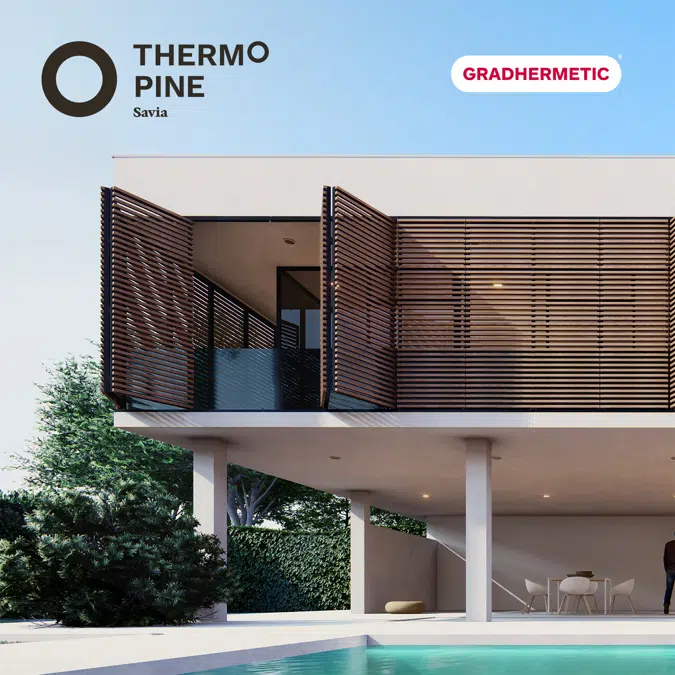

Sistema Gradpanel CL W Thermopine Savia - Proyectable Horizontal

1. Especificaciones de Lamas (Serie CL W)

El objeto BIM incluye tres tipos preconfigurados de la Serie CL W en disposición horizontal:

2. Propiedades del Sistema

• Tipo de apertura: Proyectable (apertura hacia el exterior desde la base).
• Disposición de lamas: Horizontal.
• Perfilería de hoja: Marcos de aluminio extruido (Aleación 6063 T5).

• Perfil específico: PPA 120 (40 x 43 mm).

• Accionamiento: Manual (compases de acero inoxidable) o motorizado (opcional según proyecto).
• Cierres: Embutido (opcional), se recomienda asa tirador para facilitar el desplazamiento del marco.
• Configuración de hoja: 1 hoja (apertura exterior).

3. Datos Técnicos del Material (Thermopine)

• Densidad: 530 ± 50 kg/m3
• Clase de uso: 3.2 (Exterior, por encima del suelo, no protegido).
• Durabilidad biológica: Clase 2 (Durable).
• Conductividad térmica: 0,10 - 0,13 W/m·K.
• Reacción al fuego: D-s2, d0 (Estándar) / B-s2, d0 (Ignifugado opcional).

4. Información BIM (Archivo Adjunto)

• Nombre del archivo: Finsa_CWP_CLW_Proyectable_Horizontal_2018.rfa.
• Categoría Revit: Curtain Panels (Paneles de muro cortina) / 23.30.20.00.
• Tipos definidos en familia:

• CLW35_Step70
• CLW50_Step40
• CLW80_Step40

• Parámetros Clave:

• Slat_Material: Pine.
• Mullion_Material: Aluminum.
• Step_Distance: Separación entre lamas (70mm o 40mm).
• Frame_Width: 50mm (Ancho del marco).
• MullionPreview_Section: 53mm (Detalle visual del montante).
