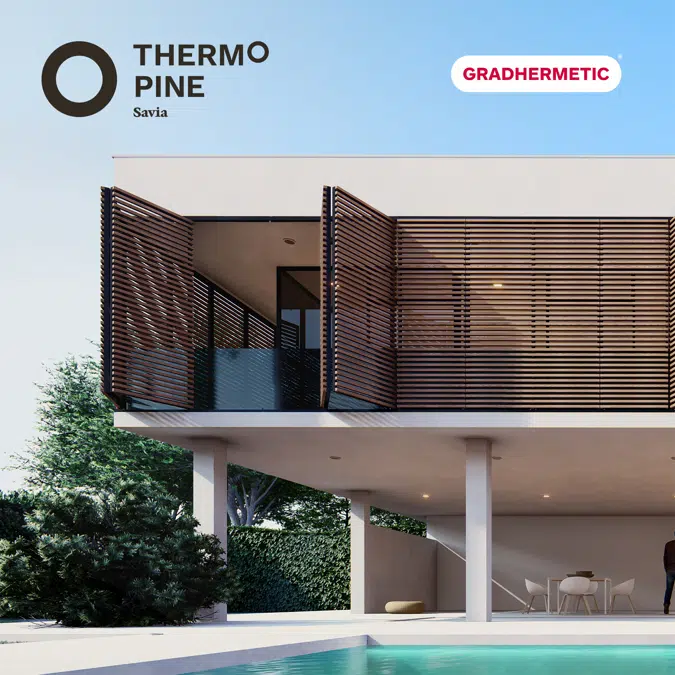

Sistema Gradpanel CL W Thermopine Savia - Levadizo Vertical

1. Especificaciones Técnicas y Variantes (Lamas)

El sistema admite tres tipos de lamas de la serie CL W en disposición horizontal.

• Material de la lama: Madera de pino termotratado (Thermopine Savia).
• Material del marco/perfilería: Aluminio extruido (Aleación 6063 T5).
• Acabado madera: Lasur (pigmentado a poro abierto) obligatorio para protección UV.
• Acabado aluminio: Anodizado o Lacado en polvo Qualicoat.

2. Propiedades del Sistema (Motorizado)

• Accionamiento: Motorizado (motor tubular en cajón superior).
• Perfilería Marco: PPA 120.
• Resistencia al viento: Clase 6.
• Acabado Madera: Lasur a poro abierto (obligatorio).
• Acabado Aluminio: Anodizado o Lacado Qualicoat.

3. Datos Técnicos del Material (Thermopine)

• Densidad: 530 ± 50 kg/m3
• Clase de uso: 3.2 (Exterior, por encima del suelo, no protegido).
• Durabilidad (Hongos): Clase 2 (Durable).
• Reacción al fuego:

• Estándar: D-s2, d0.
• Opción Ignífuga: B-s2, d0.

• Certificaciones: PEFC, Cradle to Cradle Oro, EPD (Declaración Ambiental de Producto).

4. Información BIM

• Nombre del archivo: Finsa_CWP_CLW_Levadizo_Vertical_2018.rfa.
• Software: Autodesk Revit 2018.
• Categoría Revit: Curtain Panels (Paneles de muro cortina).
• Tipos definidos en el archivo:

• CLW35_Step70
• CLW50_Step40.
• CLW80_Step40

• Parámetros configurables:

• Slat_Material (Material de la lama): Pine
• Mullion_Material (Material del montante): Aluminum.
