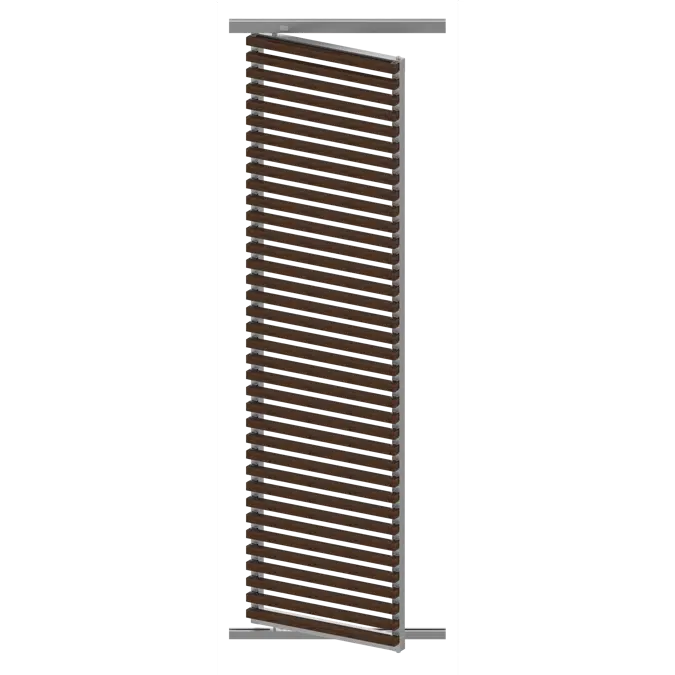

Sistema Gradpanel CL W Thermopine Savia - Practicable Pivotante Vertical

1. Especificaciones de Lamas (Serie CL W)

El objeto BIM permite configurar tres modelos de la Serie CL W en disposición vertical:

2. Propiedades del Sistema

• Tipo de apertura: Practicable Pivotante (Eje vertical desplazado).
• Disposición de lamas: Vertical.
• Perfilería de hoja: Marcos de aluminio extruido (Aleación 6063 T5).

• Dimensiones típicas: 45 x 35 mm o 45 x 60 mm
• Accionamiento: Manual (cierres Medal o con llave, sin manillas convencionales).

• Configuraciones de hoja:

• 1 hoja (derecha).
• 1 hoja (izquierda).
• 2 hojas (derecha + izquierda).

• Acabados:

• Madera: Lasur a poro abierto (obligatorio).
• Aluminio: Anodizado o Lacado Qualicoat.

3. Datos Técnicos del Material (Thermopine)

• Densidad: 530 ± 50 kg/m3
• Clase de uso: 3.2 (Exterior, por encima del suelo, no protegido).
• Durabilidad biológica: Clase 2 (Durable).
• Conductividad térmica: 0,10 - 0,13 W/m·K.
• Reacción al fuego: D-s2, d0 (Estándar) / B-s2, d0 (Ignifugado opcional).

4. Información BIM (Archivo Adjunto)

• Nombre del archivo: Finsa_CWP_CLW_Pivotante_Vertical_2018.rfa.
• Categoría Revit: Curtain Panels (Paneles de muro cortina)
• Tipos definidos en familia:

• CLW35_Step70
• CLW50_Step40
• CLW80_Step40

• Parámetros Clave:

• Slat_Material: Pine.
• Mullion_Material: Aluminum.
• Step_Distance: Separación entre ejes de lamas.
• Step_Offset: Parámetro específico de la versión vertical (ajustado a 35mm o 20mm) para el correcto posicionamiento lateral de las lamas .
• Frame_Width: 50mm (Ancho del marco).
