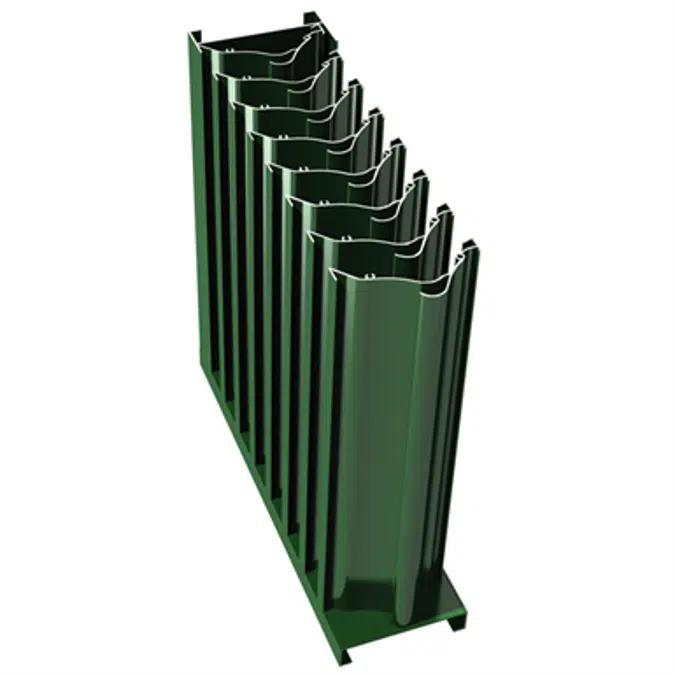

Hurricane Miami-Dade Louver - 6" Deep - 45 Degree Vertical Chevron Blade - Extruded Aluminum - ECV-645-MD

Traduzido pelo Google,

Grelha de alumínio extrudado
6" de profundidade - lâmina vertical de 45 graus

O ECV-645-MD foi projetado e testado para suportar cargas extremas, impacto de detritos e fadiga cíclica associada aos efeitos climáticos severos de furacões (aprovação nº 21-1122.03 do condado de Miami-Dade). Para instalação, o ECV-645-MD está disponível com ângulos contínuos padrão ou com uma luva opcional instalada de fábrica que elimina a necessidade de ancoragem direta ao substrato. O ECV-645-MD é listado pela AMCA 540 e 550, tornando-o ideal para uso em regiões propensas a furacões e detritos transportados pelo vento, de acordo com o Código Internacional de Construção.

Especificação

Standard Construction
Material: Mill finish 6063-T5 extruded aluminum.
Frames: 6" deep x 0.125" thick (152 x 3) channel.
Blades: 45^o x 0.081" (2) thick vertical chevron style.
Screen: 1/2" x 0.063" (12.7 x 1.6) expanded and flattened aluminum.
Mullion: Visible.
Minimum Size: 12" x 12" (305 x 303)
Maximum Size:
Single Section: 60" x 120" (1524 x 3048)
Multiple Section: Unlimited width x 120" (3048)
Shipping Weight: 10 lbs/ft² (48 kg/m²)

Ratings
Free Area: 7.4 ft² (0.68 m²)
Performance @ Beginning Point of Water Penetration
Free Area Velocity: 1250 fpm (6.35 m/s)
Air Volume Delivered: 9250 cfm (4.4 m³/s)
Pressure Loss: 0.15 in. wg. (37 Pa)
Velocity @ 0.15 in. wg. Pressure Loss: 1270 fpm (6.4 m/s)
Design Load: 150 psf
AMCA 540 and 550 Listed
AMCA Certified for Water Penetration, Air Performance and Wind-Driven Rain
Miami-Dade County approved: NOA No. 21-1122.03
Florida Building Code approved (2020-FBC): No. FL19137.1

Especificação técnica

Ref. únicaHurricane-Miami-Dade-Louver-6-Deep-45-Degree-Vertical-Chevron-Blade-Extruded-Aluminum-ECV-645-MD
Família de produtoHVAC
Grupo de produtosLouvers and Penthouses
TipoObjeto (objeto único)
Data de publicação2024-07-16
Número da edição1

Links

Url do produtohttps://www.pottorff.com/product/details/367

Classificação

Categoria BIMobjectAVAC - Dutos
Código Uniclass 2015Pr_30_59_48
Descrição Uniclass 2015Louvres and components
CSI MasterFormat 2014 Code08 91 00
Título CSI MasterFormat 2014Louvers
Número OmniClass23-33 29 31
Título OmniClassLouvre Dampers
