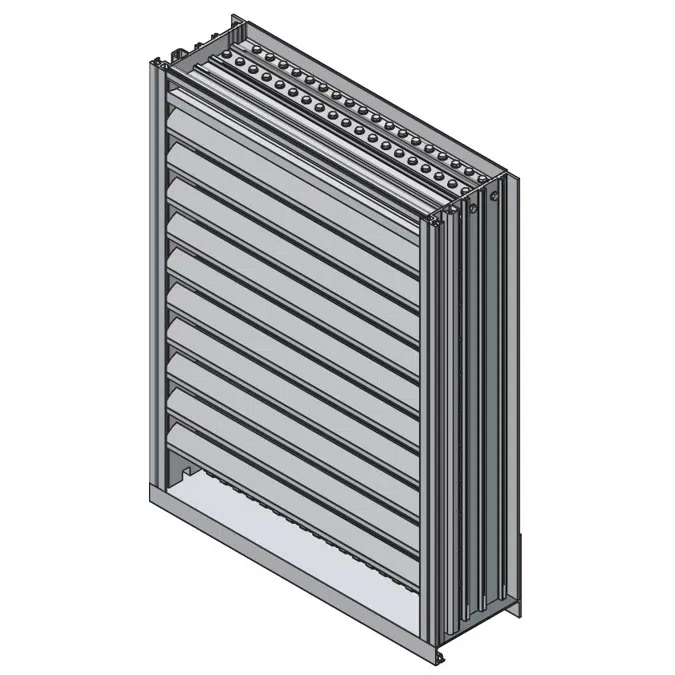

Hurricane Louver - 5-3/8" Deep - 45 Degree J-Blade with Vertical Blade Rear Section - Extruded Aluminum - EDV-545

Traduzido pelo Google,

Grelha de alumínio extrudado
5-3/8" de profundidade - J-Blade com seção traseira da lâmina vertical

A veneziana de módulo duplo EDV-545 foi projetada e testada para suportar cargas extremas, impacto de detritos e fadiga cíclica associada aos efeitos climáticos severos de furacões, mantendo a resistência à infiltração de água em uma profundidade mínima da veneziana. O lado frontal (externo) da veneziana apresenta lâminas horizontais em estilo J para uma aparência arquitetônica agradável. O lado interior apresenta lâminas verticais em formato de chevron que proporcionam resistência superior à chuva provocada pelo vento.

Especificação

Standard Construction
Material: Mill finish 6005A-T6 extruded aluminum.
Frames: 5-3/8" deep x 0.081" thick (137 x 2) channel.
Blades:
Front: 45^o x 0.08" (2) thick horizontal J-style.
Rear: 45^o x 0.05" (1.3) thick vertical chevron style.
Screen: 1/2" x 0.063" (12.7 x 1.6) expanded and flattened aluminum.
Mullion: Visible.
Minimum Size: 12" x 12" (305 x 305)
Maximum Size:
Single Section: 60" x 96" (1524 x 2438)
Multiple Section: Unlimited
Shipping Weight: 8 lbs/ft² (39 kg/m²)

Ratings
Free Area: 8.03 ft² (0.75 m²)
Performance @ Beginning Point of Water Penetration
Free Area Velocity: 1250 fpm (6.35 m/s)
Air Volume Delivered: 10038 cfm (4.74 m³/s)
Pressure Loss: 0.55 in. wg. (136 Pa)
Velocity @ 0.15 in. wg. Pressure Loss: 666 fpm (3.38 m/s)
Design Load: 100 psf
AMCA 540 and 550 Listed
AMCA Certified for Water Penetration, Air Performance and Wind-Driven Rain

Especificação técnica

Ref. únicaHurricane-Louver-5-3-8-Deep-45-Degree-J-Blade-with-Vertical-Blade-Rear-Section-Extruded-Aluminum-EDV-545
Família de produtoHVAC
Grupo de produtosLouvers and Penthouses
TipoObjeto (objeto único)
Data de publicação2024-07-16
Número da edição1

Links

Url do produtohttps://www.pottorff.com/product/details/378

Classificação

Categoria BIMobjectAVAC - Dutos
Código Uniclass 2015Pr_30_59_48
Descrição Uniclass 2015Louvres and components
CSI MasterFormat 2014 Code08 91 00
Título CSI MasterFormat 2014Louvers
Número OmniClass23-33 29 31
Título OmniClassLouvre Dampers
