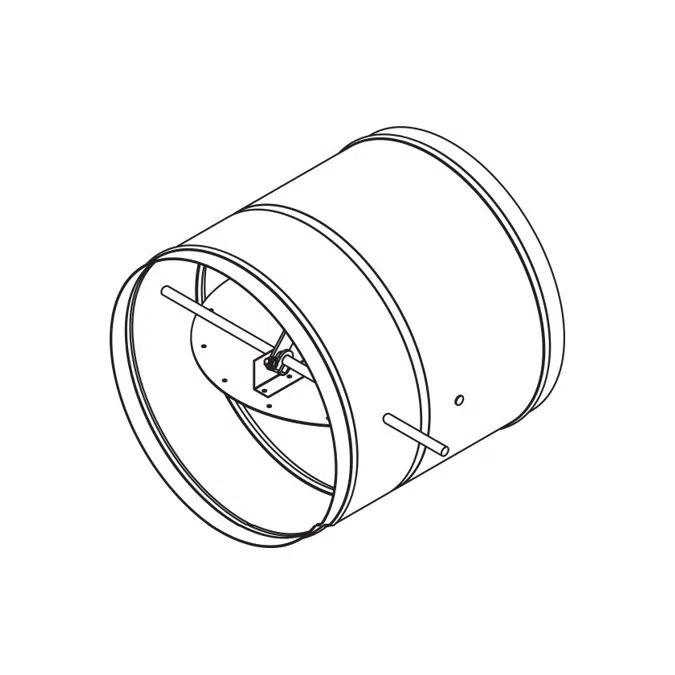

Combination Fire/Smoke Damper - 1-1/2 Hour - Round Blade - FSD-125R

Traduzido pelo Google,

1-1/2 hora - Amortecedor combinado de fumaça de incêndio
Lâmina Redonda

O amortecedor de fumaça combinado FSD-125R emprega uma única lâmina redonda para controle de fogo e fumaça no ponto de origem em sistemas de gerenciamento de fumaça estáticos e dinâmicos. Este amortecedor exclusivo vem de fábrica com placas de montagem para interface com aberturas redondas ou quadradas em conjuntos de alvenaria, pinos de metal ou pinos de madeira e é ideal para todas as aplicações de dutos redondos. O FSD-125R é qualificado para 3.000 pés/min (15,3 m/s) e 4 pol.wg. (1,0 kPa) podendo ser instalado em paredes ou divisórias verticais, ou horizontalmente em pisos ou montagens com resistência ao fogo de até 2 horas.

Especificação

Standard Construction
Sleeve/Frame: Integral 16" x 20" (406 x 1.0) galvanized steel with reinforcing beads.
Retaining Plates: Dual sided system suitable for round or square penetrations.
Blade: 14 ga. (2.0) equivalent galvanized steel - round.
Axles: 1/2" (13) diameter plated steel, D<8" (203), 3/4" (19), D≥8" (203).
Linkage: In the airstream.
Bearings: Bronze oilite, sleeve-type.
Seals: Silicone blade edge seal.
Actuator: 120 VAC, power-open, spring-close, external mount.
Fire Closure Device:
HS-10 (electric actuators)
PFV (pneumatic actuators)
Fire Closure Temperature: 165^oF (75^oC)
Minimum Size: 6" Ø" (152 Ø)
Maximum Size: 24" Ø (610 Ø)

Ratings
UL 555 Fire Resistance Rating: 1-1/2 hour (vertical and horizontal)
UL 555S Leakage Class: 1
Maximum Temperature: 350^oF (177^oC)

Especificação técnica

Ref. únicaCombination-Fire-Smoke-Damper-1-1-2-Hour-Round-Blade-FSD-125R
Família de produtoHVAC
Grupo de produtosFire-Smoke Dampers
TipoObjeto (objeto único)
Data de publicação2024-07-16
Número da edição1

Links

Url do produtohttps://www.pottorff.com/product/details/112

Classificação

Categoria BIMobjectAVAC - Dutos
Código Uniclass 2015Pr_65_65_24_29
Descrição Uniclass 2015Fire and smoke dampers
CSI MasterFormat 2014 Code23 33 13.16
Título CSI MasterFormat 2014Fire Dampers
Número OmniClass23-33 29 23
Título OmniClassFire Dampers
