Z187 6" x 7" or 8" x 12" Oblique Scupper Drain

Name: Z187 6" x 7" or 8" x 12" Oblique Scupper Drain
Rating: 4.6 (17 reviews)

4.6(17 reviews)

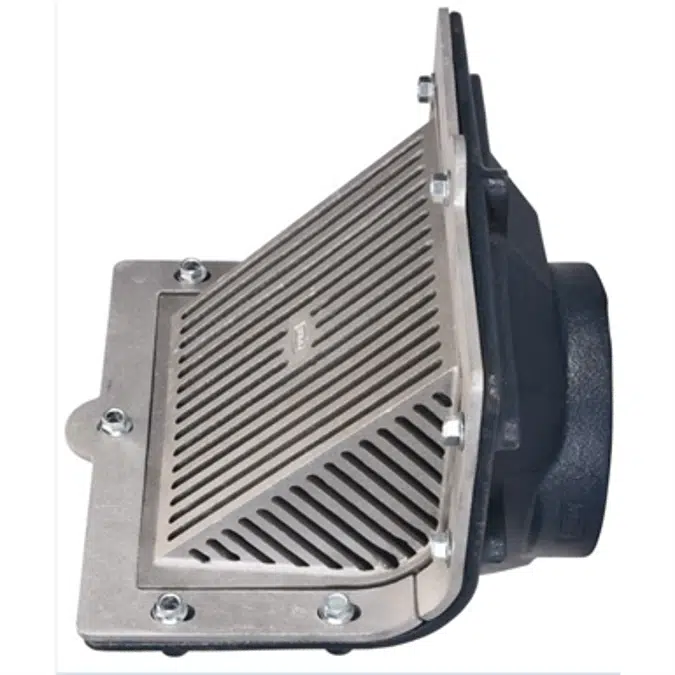

6-3/8" x 7-1/2" [162 mm x 191mm] or 8-3/8" x 12-1/2" [213mm x 318mm] Scupper drain, Dura-Coated cast iron body with reversible back or bottom outlet, oblique aluminum grate with 90° combination frame and membrane flashing clamp.

Features:

Oblique scupper drain
Side outlet to connect to horizontal piping
Typically used for secondary drainage on pitched roofs

Keywords: scupper drains, oblique scupper drain, roof drains, bim object

사양

Using an RFA Family with Type Catalog:
Please download and save the type catalog, TXT, in the same location as the RFA family. In a Revit project or template, select the Insert tab from the Library panel, Load Family. Navigate to the location of the RFA and TXT files and select the family RFA to load.

기술 사양

특징 참조zurn-z187
제품군Roof Drains
제품분류Scupper
유형개체 (단일 개체)
게시일2017-11-16
에디션 넘버1

링크

제품 URLhttps://www.zurn.com/products/drainage-interceptors/roof-drains/scupper/z187
설치 안내https://files.zurn.com/care-cleaning-install-warranty-sheets/rd74.pdf
기술 설명https://files.zurn.com/spec-sheets/z187.pdf

관련성

주 재료Cast iron
부 재료알루미늄
설계국가미국

분류

BIMobject 카테고리배관 - 배수
IFC 분류객체
Uniclass 2015 코드Ss_30_75
Uniclass 2015 설명Roof, floor and paving drainage systems
CSI 마스터 형식 2014 코드22 14 26.13
CSI 마스터 형식 2014 제목Roof Drains
OmniClass 번호23-13 41 39
OmniClass 제목Roof Drains
